Газовый испаритель: что это и как он работает?

Одним из видов основного оборудования для газификации на базе сжиженного нефтяного газа (далее СНГ) являются испарительные установки. Они применяются в случаях, когда естественного испарения СНГ в резервуаре не хватает для обеспечения необходимого количества газа потребителям.
В состав испарительных установок входят испарители и система установленных редукторов для понижения давления газа до параметров, заложенных в различных газоиспользующих устройствах. Применение испарителей– важный элемент в системе автономной газификации в Астане. Он используется совместно с групповыми резервуарными установками (далее ГРУ), для принудительного испарения жидкой фазы пропан-бутана или их смесей. Испаритель позволяет уменьшить количество резервуаров в ГРУ, что очень важно при размещении ГРУ на ограниченных территориях и обеспечения соблюдения «Требований по безопасности объектов систем газоснабжения» и «Противопожарных требований» при использовании СНГ.

Виды газовых испарителей, используемых в испарительных установках.

Газовые испарители различаются по принципу работы и мощности. Основные типы:

1. Электрические: Мощность таких испарителей варьируется от 20 до 1000 кг/час. Они обеспечивают быстрый нагрев сжиженного газа за счет использования ТЭНов и змеевиков по которым проходит жидкая фракция СНГ.
2. Электрические испарители подразделяются на:

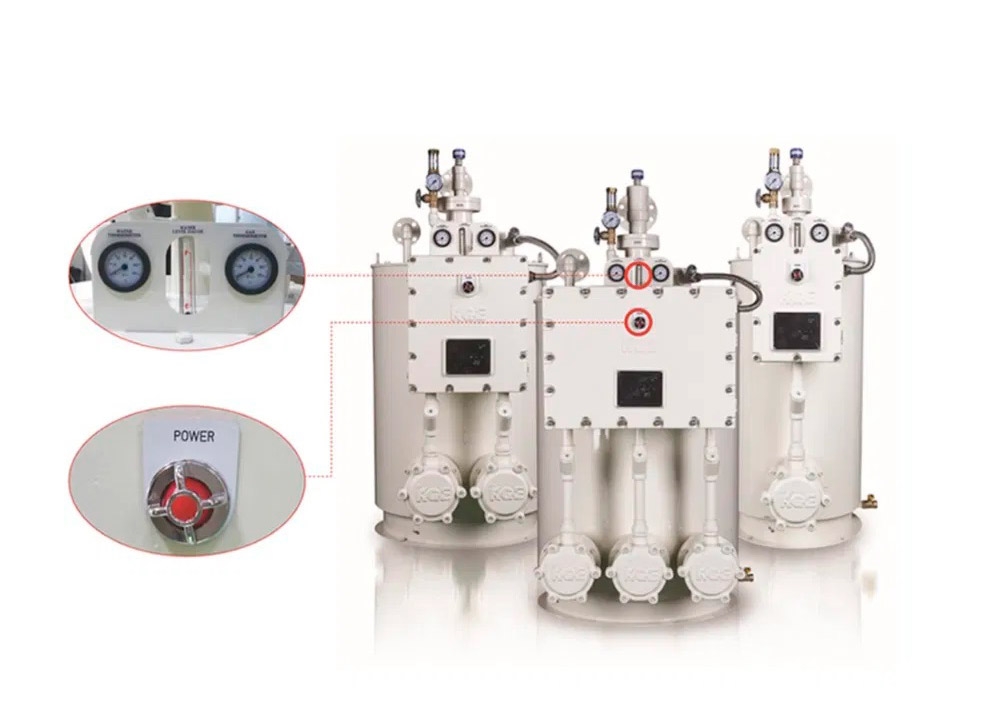

   1. Электрические испарители косвенного нагрева
      Жидкая фаза СНГ подается в патрубок испарителя. Далее жидкая фаза проходит газовый фильтр и (в версии SR) электромагнитный клапан и поступает в змеевик. Преобразование жидкой фазы СНГ в паровую происходит в змеевике за счет передачи тепла от ТЭН через теплоноситель, находящийся в баке. Паровая фаза СНГ после змеевика проходит отсекающий клапан и поступает к регулятору давления. В случае если жидкая фаза испарится достигнет отсекающего клапана, клапан сработает, перекрывая выход жидкой фазы из испарителя. Регулятор давления редуцирует давление паровой фазы СУГ до необходимого значения. Редуцированный газ подается потребителю через патрубок Паровой фазы.
   2. Электрические испарители сухого типа
      Мощность таких испарителей варьируется от 30 до 200 кг/час. Изготавливаются из алюминиевых сплавов, что обеспечивает быстрый нагрев СУГ. Однако их производительность снижается в холодное время года, и они имеют ограниченный срок эксплуатации из-за отсутствия возможности замены ТЭНов.
   3. Погружные
      Нагрев газовой смеси осуществляется при частичном или полном погружении устройства в полость резервуара. При этом необходима установка дополнительных систем редуцирования.
3. Жидкостные
   Мощность таких испарителей варьируется до 200 кг/час. В качестве нагревательной среды применяется вода или специальный водный состав. Эти устройства отличаются большими размерами и весом, дополнительными нагревательными устройствами для нагрева теплоносителя (водогрейными котлами), при этом обладают слабым коэффициентом теплопередачи (КПД).
   Выбор типа газового испарителя зависит от требуемой производительности.

Принцип работы

Принцип работы газового испарителя заключается в нагреве жидкой фракции СНГ, поступающего из резервуара, до его перехода в газообразное состояние. Нагрев осуществляется при помощи нагревательных элементов, таких как электронагреватели или теплообменники.

Испарители бывают двух типов:

• Проточные – обладают высокой удельной производительностью и считаются наиболее безопасными и эффективными.
• Емкостные – имеют более высокие тепло потери.

Требования к размещению

Согласно МСН 4.03-01-2003 «Газораспределительные Системы", «Правил пожарной безопасности», а также «Правила обеспечения промышленной безопасности при эксплуатации оборудования, работающего под давлением».
Газовые испарительные установки должны устанавливаться:

• На открытых площадках.
• В обособленных зданиях.
• В отдельных помещениях, где уровень пола выше планировочной отметки земли и между смежными помещениями устроены газонепроницаемые конструкции (стены).

Рекомендации по выбору и установке

При выборе газового испарителя следует ориентироваться на надежного производителя, который гарантирует стабильное и безопасное функционирование оборудования. Установка устройства должна выполняться только квалифицированными специалистами, строго на основании разработанной проектной документации и в соответствии с нормативами.
Компания «Жігергаз»предоставляет услуги по подбору и установке газовых испарителей в Астане. Специалисты гарантируют выполнение работ с соблюдением всех требований СНиП РК и ГОСТ РК, обеспечивая безопасность и эффективность эксплуатации.
Ошибки в установке газового оборудования могут привести к серьезным последствиям, поэтому доверяйте монтаж только профессионалам.
