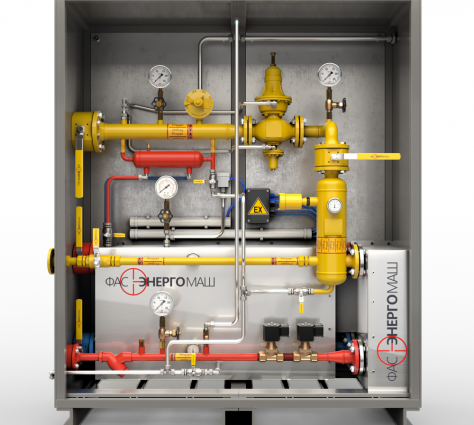

Пропан, бутан және олардың қоспаларынан тұратын сұйытылған көмірсутек газдарына арналған тікелей емес сұйықтықпен (сумен) жылытылатын буландыру қондырғысы – ФАС 800 ZH/SH үлгісі, шкафтық орындалуда, оқшауланған, ЕХ-қорғалған нұсқада, толып кетуді бақылау жүйесімен.
Негізгі техникалық сипаттамалары мен параметрлері:
-
ФАС ZH буландырғышы:
– Максималды өнімділік: 800 кг/сағ дейін;
– Сұйық фаза кірісі DN 25 PN 40, бу фазасы шығысы DN 50 PN 40;
– Ыстық судың кіріс/шығысы DN 50 PN 16. - Жоғары қысымды бу фазасының кірісі: DN 25;
- Есептік қысым: 25/10 бар (газ/су);
- Су температурасы: 90/70°С;
- Қоректендіру кернеуі: 230В/50Гц;
Жеткізу жиынтығына кіреді:
- ФАС ZH буландырғышы;
-
Келесі элементтерден тұратын реттегіш топ:
– Газ қысымын реттегіш PN 16, қауіпсіздік тоқтату клапанымен (SAV) (макс. кіріс қысымы – 16 бар, шығыс қысымы – 50 мбар-ден 13 бар-ға дейін);
– Қауіпсіздік шығару клапаны. - Боялған болат шкаф;
- Булану процесін басқаруға арналған PT100 температура датчигі;
- Сұйық деңгейін бақылау сенсоры;
- Сұйық фаза кірісіндегі 2 электромагниттік клапан;
- Газ және судың кіріс/шығыс температурасының термометрі;
- Су қысымын бақылау жүйесі;
- Сұйықтықты бөлгіш (отсекатель);
- Бөлгішті босатуға арналған шарлы кран;
- Газ бен суды босату және дегазациялауға арналған шарлы крандар;
- Жарылыс қаупі бар аймақтан тыс орнатуға арналған сыртқы электр басқару қалқаны;
- Құжаттама жинағы (орыс тілінде).
