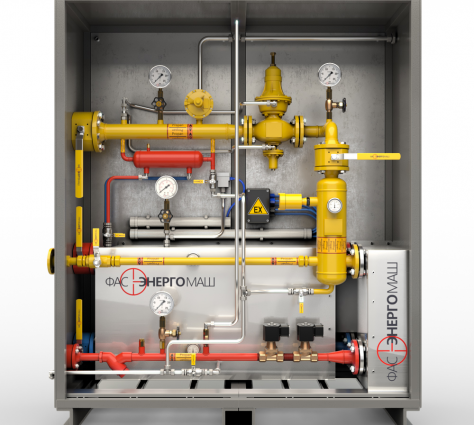

Пропан, бутан және олардың қоспаларынан тұратын сұйытылған көмірсутек газдарына арналған тікелей емес сұйықтықпен (сумен) жылытылатын буландыру қондырғысы — **ФАС 3800 ZH/SH** үлгісі, шкафтық орындалуда, оқшауланған, EX-қорғалған нұсқада, толып кетуді бақылау жүйесімен.
Негізгі техникалық сипаттамалар мен параметрлер:
-
FAC ZH буландырғышы:
– Максималды өнімділік: 3800 кг/сағ дейін;
– Сұйық фаза кірісі DN 32 PN 40, бу фазасы шығысы DN 100 PN 40;
– Ыстық судың кіріс/шығысы DN 50 PN 16. - Жоғары қысымды бу фазасының кірісі: DN 25;
- Есептік қысым: 25/10 бар (газ/су);
- Су температурасы: 90/70°С;
- Қоректендіру кернеуі: 230В/50Гц;
Жеткізу жинағына кіреді:
- FAC ZH буландырғышы;
-
Келесі компоненттерден тұратын реттегіш тобы:
– PN 16 қысымды газ реттегіші, қауіпсіздік жапқыш клапанымен (SAV) (макс. кіріс қысымы – 16 бар, шығыс қысымы – 50 мбар-дан 13 бар-ға дейін);
– Қауіпсіздік шығару клапаны. - Боялған болат шкаф;
- Bulану процесін басқаруға арналған PT100 температуралық датчик;
- Сұйық деңгейін бақылау сенсоры;
- Сұйық фаза кірісіндегі 2 электромагниттік клапан;
- Газ және судың кіріс/шығыс температурасының термометрі;
- Су қысымын бақылау жүйесі;
- Сұйықтық бөлгіші (отсекатель);
- Бөлгішті босатуға арналған шарлы кран;
- Газ бен суды босату және дегазациялауға арналған шарлы крандар;
- Жарылыс қаупі бар аймақтан тыс орнатуға арналған сыртқы электр басқару қалқаны;
- Орыс тіліндегі құжаттама жиынтығы.
