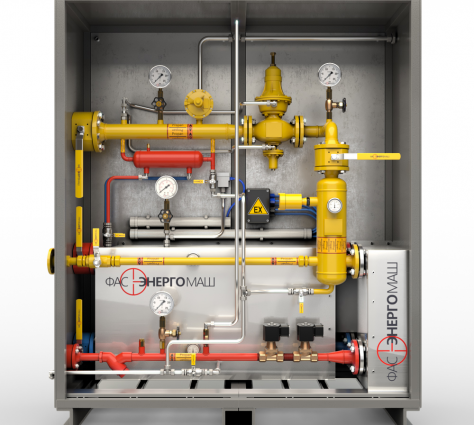

Сұйытылған көмірсутек газдарына (пропан, бутан және олардың қоспалары) арналған тікелей емес сұйықтықпен (сумен) жылытылатын буландыру қондырғысы, шкафтық орындалудағы, оқшауланған және EX-қорғалған нұсқада, толып кетуді бақылау жүйесімен – ФАС 300 ZH/SH үлгісі.
Негізгі техникалық сипаттамалары мен параметрлері:
-
ФАС ZH буландырғышы:
- Максималды өнімділік – 300 кг/сағ дейін;
- Сұйық фаза кірісі DN 25 PN 40, бу фазасы шығысы DN 50 PN 40;
- Ыстық судың кіріс/шығысы DN 50 PN 16. - Жоғары қысымды бу фазасының кірісі DN 25;
- Есептік қысым: 25/10 бар (газ/су);
- Су температурасы: 90/70°С;
- Жабдықтау кернеуі: 230В/50Гц;
Жеткізу жиынтығына кіреді:
- ФАС ZH буландырғышы;
-
Төмендегілерден тұратын реттегіш тобы:
- Газ қысымын реттегіш PN 16, қауіпсіздік тоқтату клапанымен (SAV) (макс. кіріс қысымы – 16 бар, шығыс қысымы – 50 мбар-ден 13 бар-ға дейін);
- Қауіпсіздік шығару клапаны. - Боялған болат шкаф;
- Булану процесін басқаруға арналған PT100 температура датчигі;
- Сұйықтық деңгейін бақылау сенсоры;
- Сұйық фаза кірісінде 2 электромагниттік клапан;
- Газ және судың кіріс/шығыс температурасының термометрі;
- Су қысымын бақылау;
- Сұйықтықты бөлгіш;
- Бөлгішті босатуға арналған шарлы кран;
- Газ бен суды босату және дегазациялауға арналған шарлы крандар;
- Жарылыс қаупі бар аймақтан тыс орнатуға арналған сыртқы электрлік басқару қалқаны;
- Құжаттама жинағы (орыс тілінде).
